项目概述
在冶金行业的各大钢铁、焦化厂，皮带运输作为其中的核心生产设备，作用十分重要。主要用于盛接物料运输转运的设备，是整个生产工艺中的重要环节。
运焦皮带负责将干熄焦运输至筛焦楼，在焦炭运输过程中，焦炭与皮带直接接触，如果出现焦炭高温或头、尾轮处皮带绞磨升热会导致皮带损坏，严重时会造成皮带起火发生火灾事故，严重威胁皮带系统安全稳定运行，甚至会造成人身安全伤害等恶性事故发生。
需求分析
本项目主要针对炼焦总厂干熄焦至筛焦楼运焦皮带，通过热成像实现对该系统所有皮带进行实时温度监测，当皮带物料表面温度异常时可第一时间发现问题并对异常皮带进行快速处理，确保生产系统运焦皮带的安全稳定运行。
应用目标
基于红外热像仪建设一套智能自动化的红外热成像监测系统，实现通过对所监测的皮带物料温度的实时不间断、全方位的检测，对皮带上整个物料的面，点，片，进行精准测温并同时在管理中心实时观看画面，如有超温报警，相关人员可以根据评估结果对巡检周期、保养计划进行调整和优化，系统保存完整的视频资料，用于后期的数据分析处理。

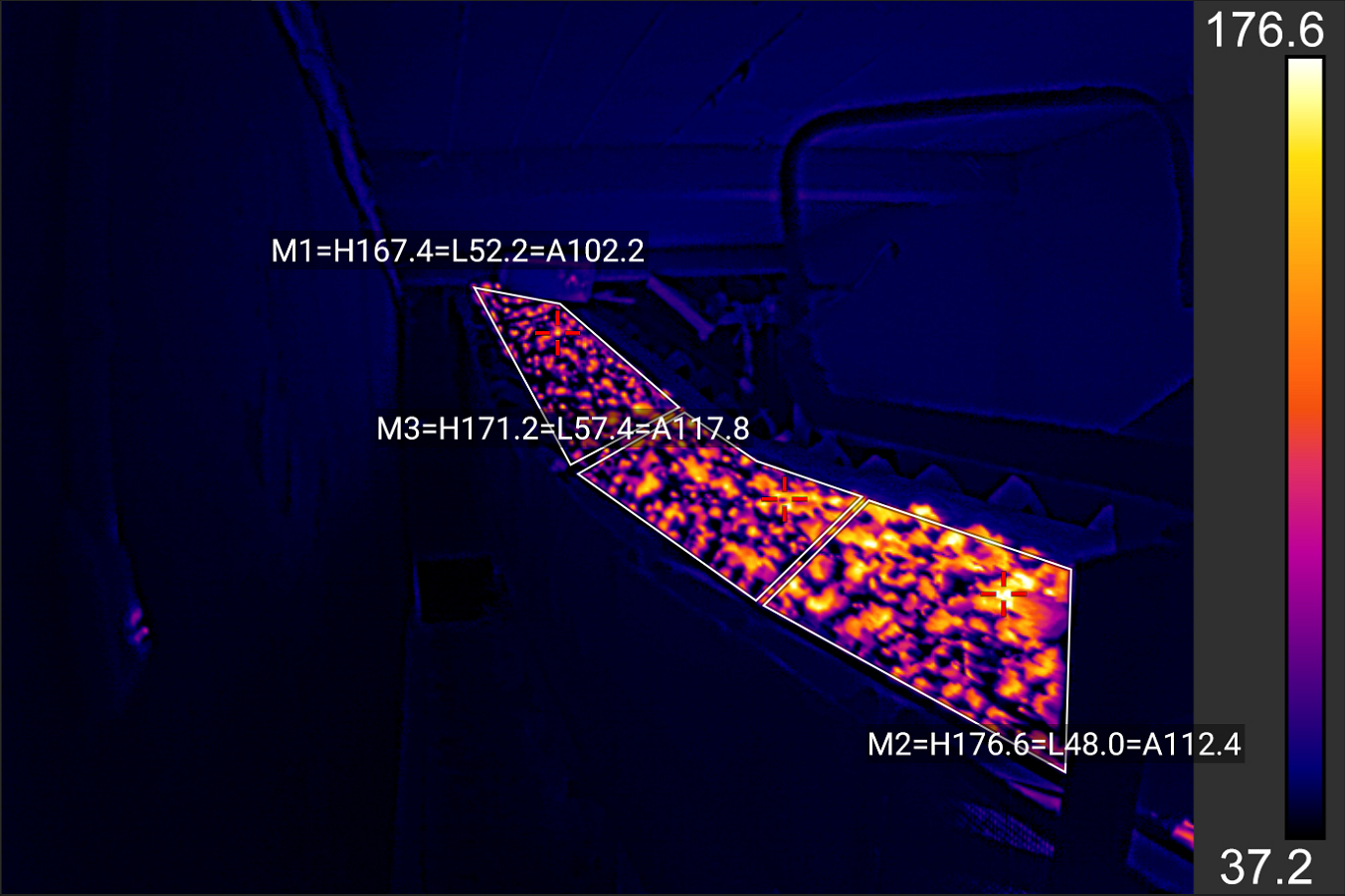

红外热成像效果见下图：
现场红外效果图
系统主要设备

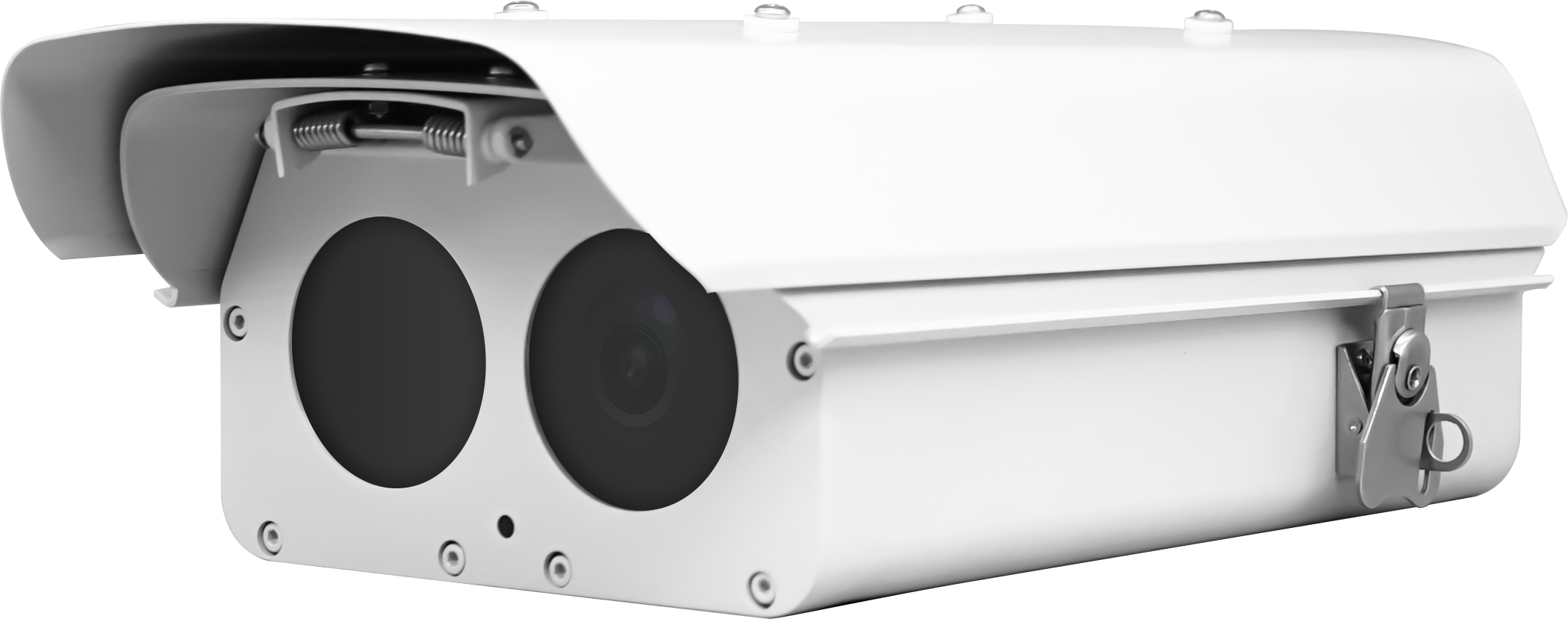

双光室外舱式热像仪外观下图所示。护罩采用铝合金双舱式护罩，高机械强度，防护等级达到IP66，保证室内外监控环境中设备稳定运行。前端开口为双视窗，双光路均有防护透镜，其中红外用锗透镜片。
产品外观
系统主要功能
全天候监控：利用红外热像监控系统实现远程监、控功能，无需看管而提供全天候运行、实时分析检测；
二次开发支持：双光室外舱式热像仪本身硬件支持SDK的二次开发，附带的C++和C# SDK 开发包支持完整的硬件功能，便于用户功能定制。系统YSIR智能物联网云平台同时附带组件化、标准化的Web API开放接口；
实时在线监测及分析：系统具备实时在线监测和分析功能，收录的热像照片在系统软件里面可以进行二次分析，便于问题追踪溯源。系统可以自定义报告模板，支持一键自动生成报告；
支持多种插件功能模块：系统包含但不限于测量范围计算器模块、I/O 输出功能模块、Modbus 传输功能模块、客户端服务模块、RTSP 服务模块5 种插件功能模块；
完善的报警支持：系统支持温度阀值报警，可以对同一个热像仪的不同测温区域单独设定报警阀值，可以自定义最高4级的报警级别；
多种报警类型：系统报警支持热像仪本端声光报警和控制中心端声音、文件声音报警两种功能，对于不同级别的报警可以设置不同的声音；
多重报警区域、条件设置：系统对于同一个热像画面中的不同监测目标，可以单独设置测温区域和报警阀值，对于同一个测温区域可以支持设置温度上限和下限的报警阀值。效果图如下：
功能升级、扩展能力：系统具备再扩展、升级能力，在未来可以对接前端自动喷淋系统，实现从发现异常、到实时报警、到控制喷淋降温等一整套流程的全自动化，为安全生产提供更完善、细致的保障能力。
