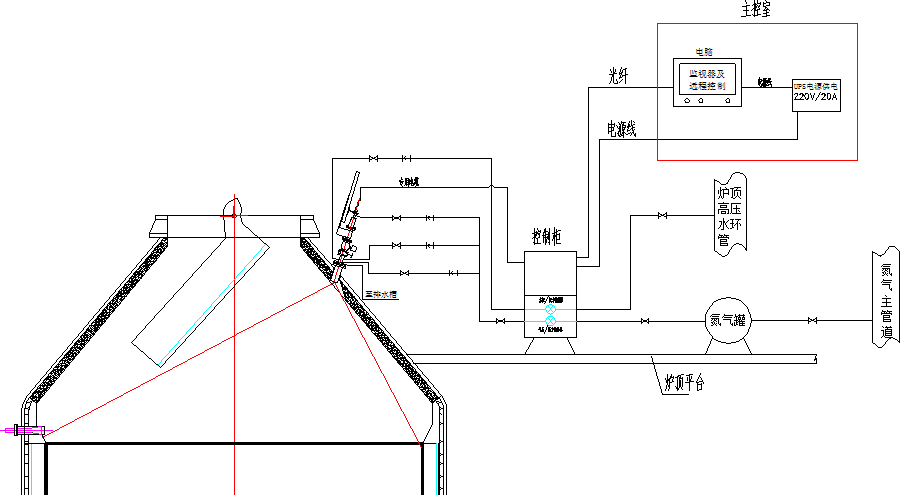

钛坩埚炉为真空结构炉直径约6米，高4米。炉顶由2CM的钢板制成，但里面有隔热本，加强筋。炉内金属钛的温度是1400-1500。需在炉顶安装热成像仪，检测炉内金属钛的温度。普通的红外产品无法满足高温环境下得使用条件
本系统的部署优势有
1) 系统具备非接触、全面性测温的特点，在不需要人力巡检的同时也不影响正常工作的情况下完成区域范围内的温度获取。
2) 系统能够将高炉炉顶的炉内的红外图像数据以及温度数据实时传送到炉主控室的电脑屏上，测温精度可控制在±2%。
3) 可突出显示指定温度区间,自动显示最高与最低温度点。

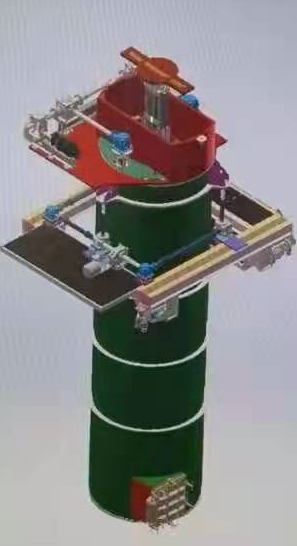

4) 本系统的炉体安装件、高温电动隔离装置、摄像枪体、冷却装置、吹扫装置、刮扫装置等机械装置采用全密封结构，保护现场作业人员安全。
5) 本系统的摄像枪体、冷却装置、吹扫装置、刮扫装置均采用不锈钢材质，从而确保护照内红外设备可在 1500℃高温下正常工作，并且设备
安装完成后不影响炉子正常运作。
6) 系统合理配置冷却装置，能够保证热像仪和镜头长期工作在安全温度范围内。系统具备停水、电、气时的自动保护功能。
7) 系统具备一个月镜头前不结灰，同时配置镜头前自动刮扫装置，能够有效清除摄像枪前端的结灰。
8) 本系统可通过主控室电脑软件或控制柜的相关按钮将摄像枪体手动退出，高温隔离装置随之自动关闭，实现炉内炉外的隔离，因此本系统热像仪和高温镜头如需维护，炉子不需要停工，设备检修不影响炉子的正常生产，且操作简单。
9) 软件系统应具有良好的人机界面，各类设置简单，充分考虑了系统的可扩展性、可靠性和可维护性，具备热成像软件的持续提高改进能力。软件具备图像数据清晰回放、曲线数据自动存储等功能。
10) 系统采用光纤传输技术进行视频传输，确保视频图像不丢帧、不失真。
系统具备设备自动巡检和状态监视功能，对设备状态、冷却水压力、氮气压力、镜头温度、热像仪温度等进行在线监测和自动报警，具备根据设置参数自动退出保护。
